电磁流量计（插入式-大口径适用DN100-DN3000mm 无需切断管道操作简单

酸碱性溶液，盐溶液，矿浆，纸浆，自来水，污水，果汁，牛奶

详细介绍

插入式电磁流量计

Plug-in electromagnetic flowmeter

工作原理Working principle

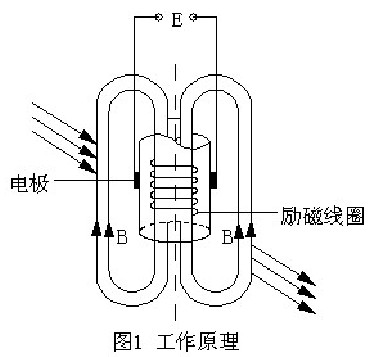

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中产生工作磁场），相当导体在磁场中作切割磁力线运动。根据法拉第感应定律，在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏)

式中：E——感应电动势，V； B——磁场强度，T； L——两电极间距离，m；

V——流过传感器的流速（亦即代表被测管道规定插入点的质点流速），m/s

K——系数。

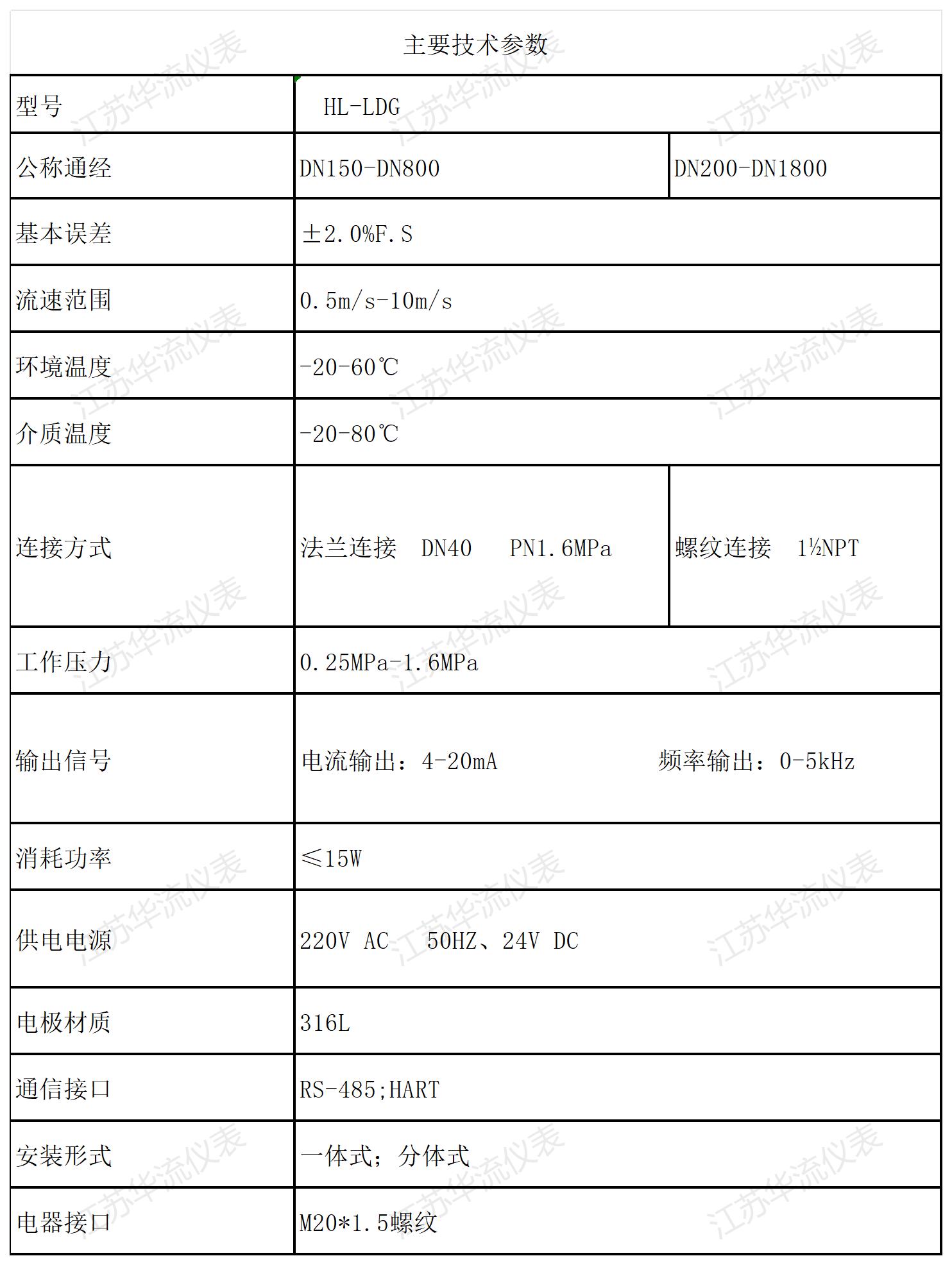

技术参数 Technical Parameter

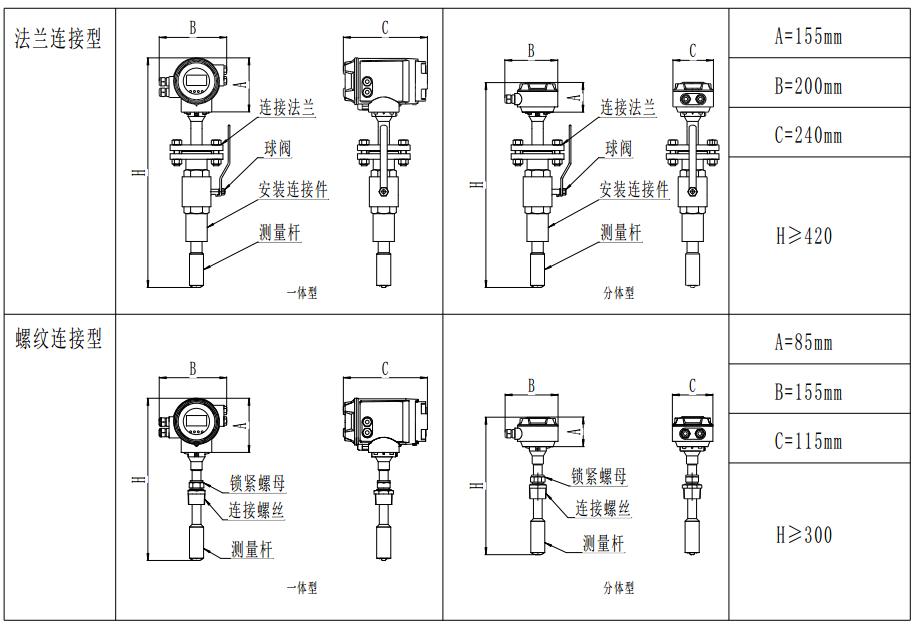

产品尺寸 Product size

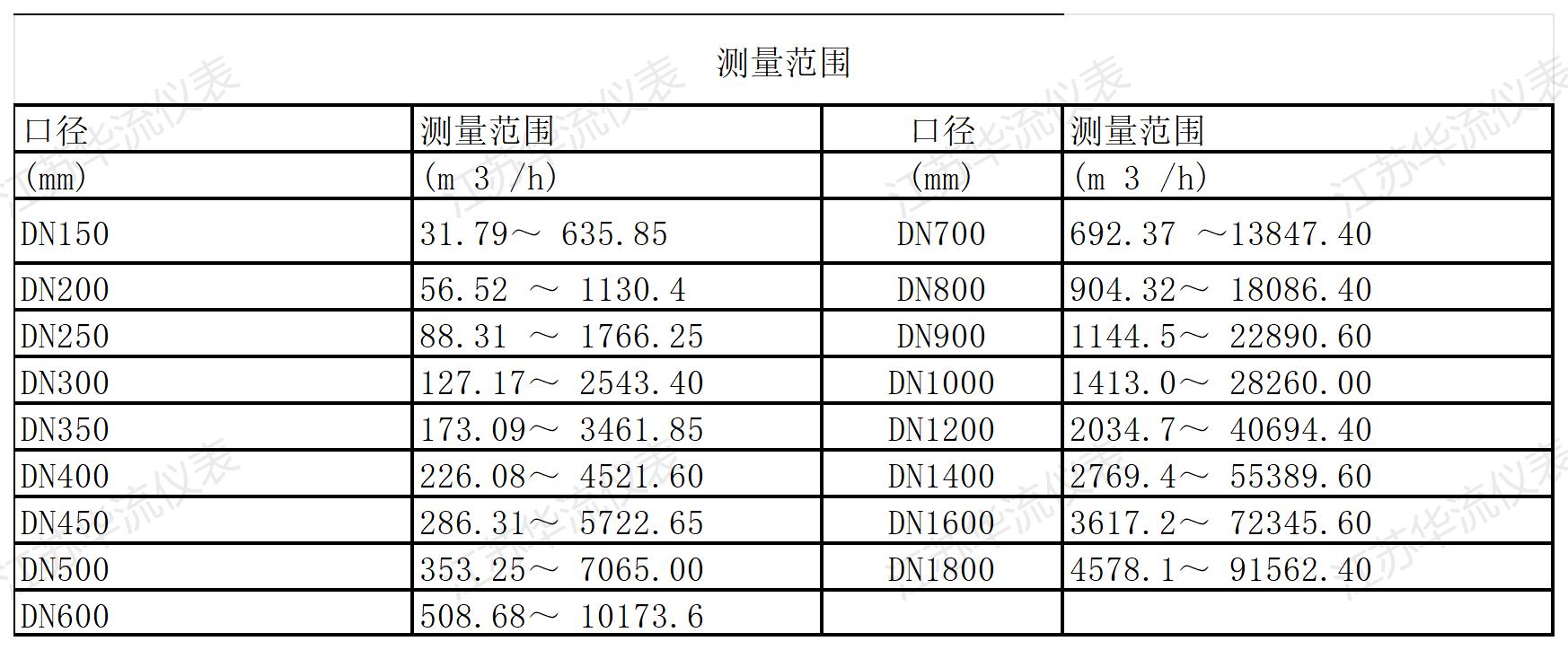

口径流量对照表

Caliber flow comparison

技术优势 Technical advantage

■ABS全模具生产探头结构简单、牢固、无活动部件、使用寿命长测量可靠、抗干扰能力强

■体积小、重量轻、安装方便、维护量小测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响

■压力损失为零能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便较一般电磁流量计的制造成本和安装费用低，特别适合大中口径管道流量测量

■采用先进的加工工艺，固态封装、耐震动、寿命长等特点，使仪表具有良好的测量精度和稳定性

■流量计不仅有4-20mA电流信号输出

■还有1-2000HZ频率输出数字通讯输出：RS485、HART、Modbus

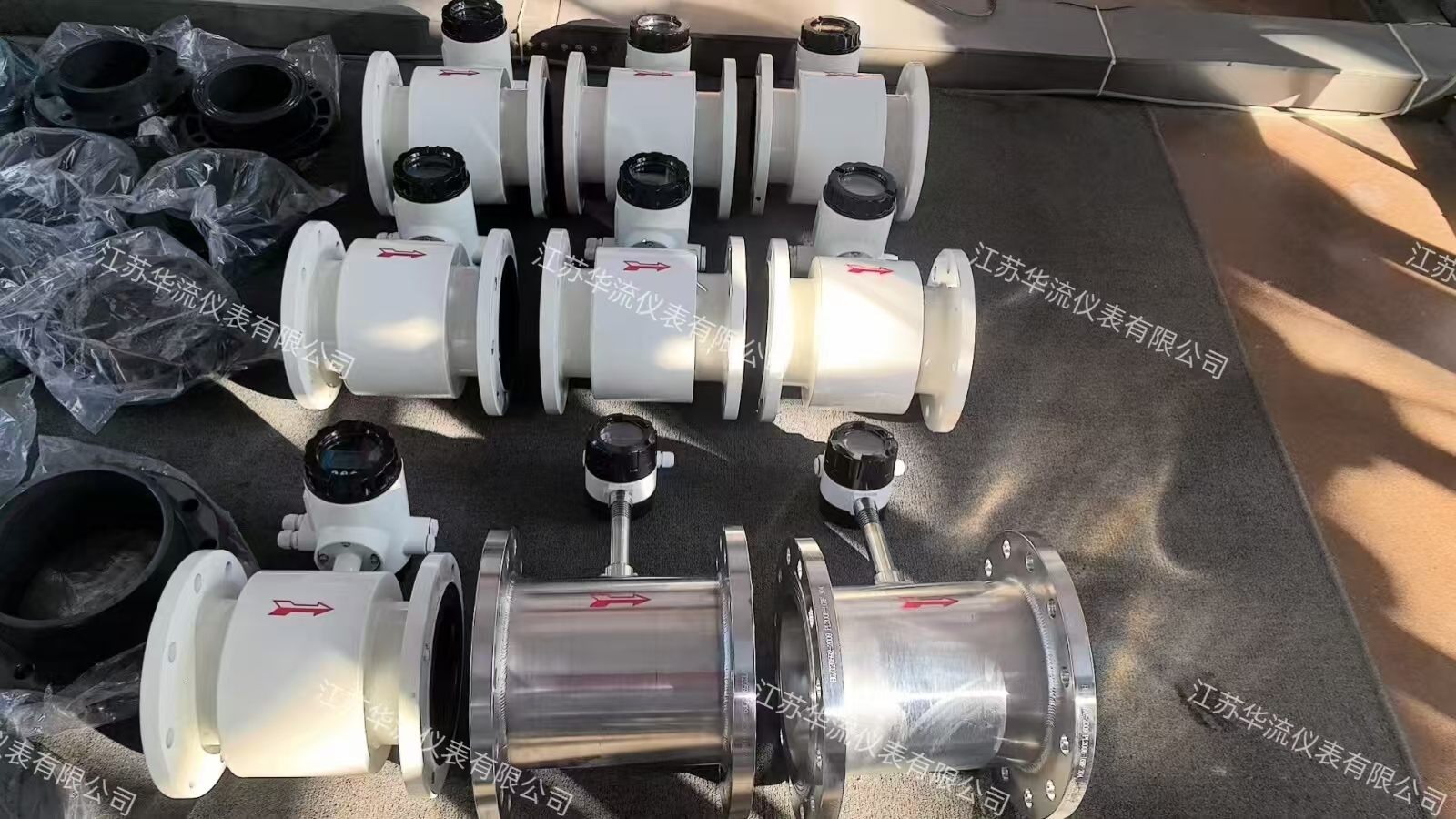

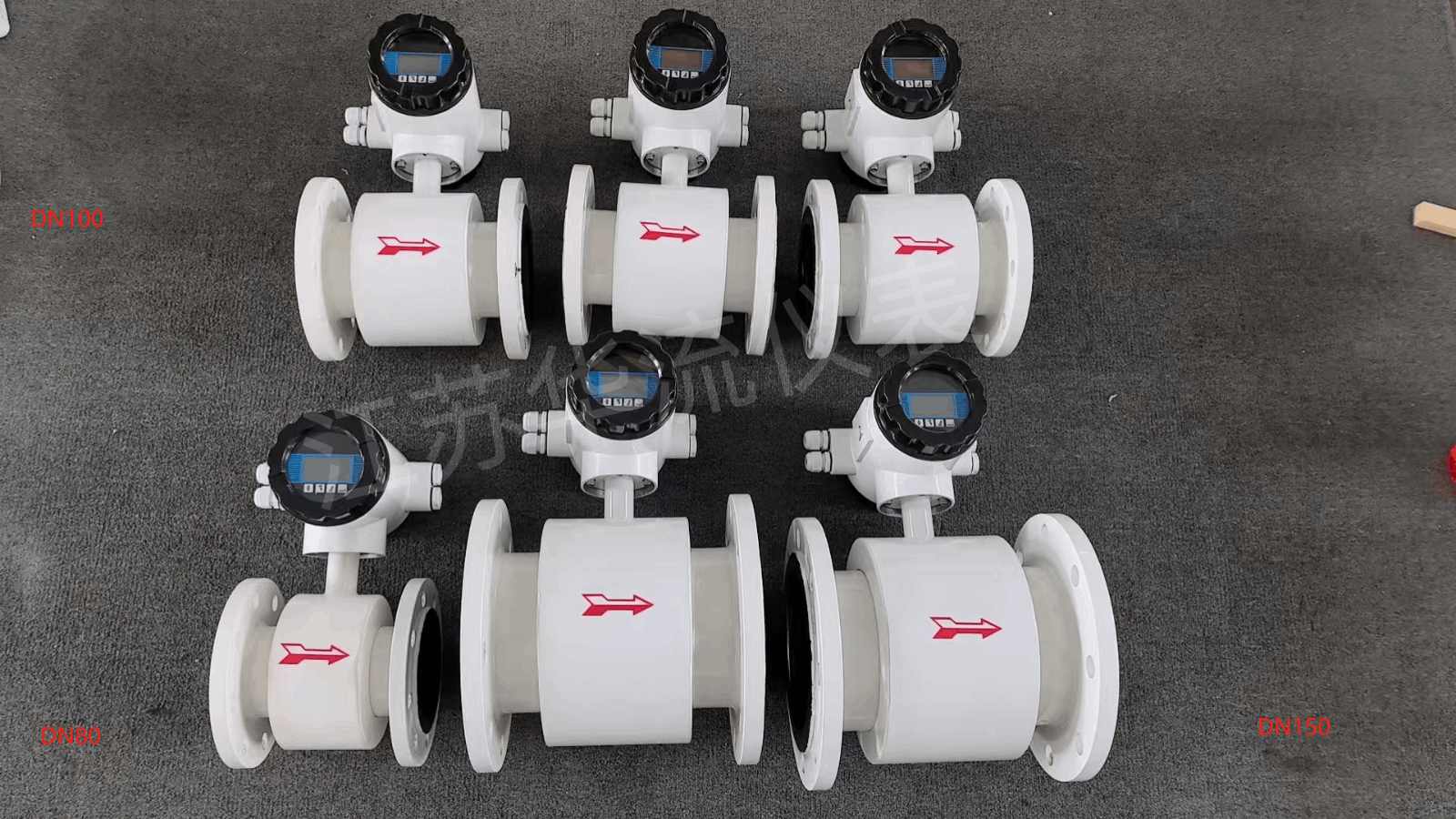

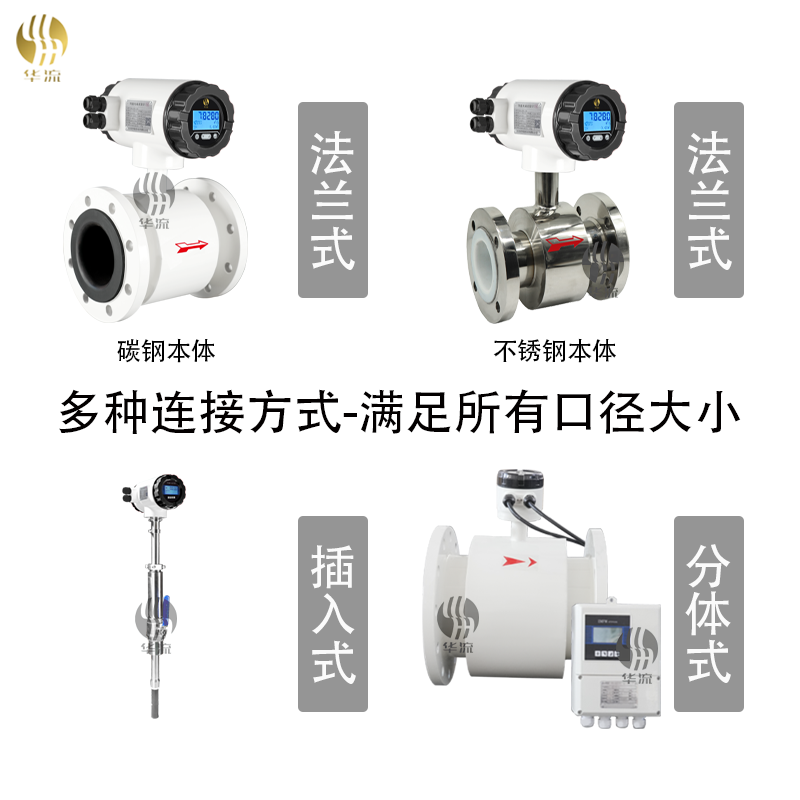

产品实拍 Product Photograph

安装说明 Installation instructions

▲▲传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D：

▲垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。

▲倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。

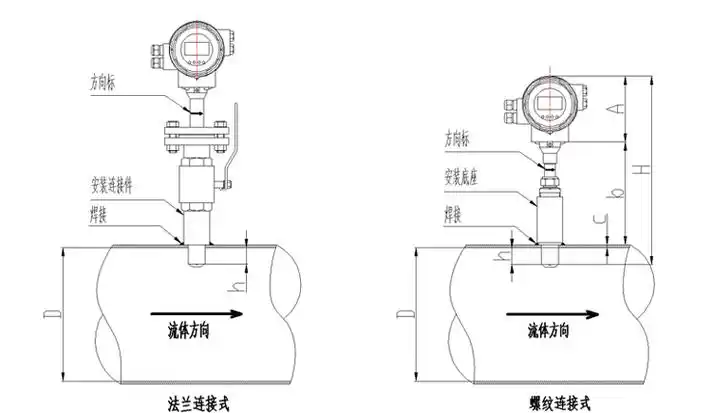

插入式电磁流量计传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。

传感器的安装：

1.清理被测管安装底座的焊渣和毛刺。

2.关掉上游流量控制阀门或采用低压供水。

3.将DN50球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。订货须知订货时请写明被测介质名称、工作压力、介质温度、流量（流速）范围管道通径和被测管网情况等▲▲

关于华流 About Hualiu

江苏华流仪表有限公司是一家致力于工业自动化仪表生产研发销售一体的厂家。成立于2012年，在2016年注册了“华流品牌。2019年荣获《国家高新技术企业》2023年获得《特种设备制造生产许可证》，公司持有《IS09001-2015质量体系认证》、产品的计量器具型式批准证书、各种产品的防爆证书、SIL安全证书、CE认证、国家实用新型专利证书等。

2023年我司和中国计量大学开展“流量计量仪表CFD数值模拟及优化”的流量仿真研究合作;公司主要产品有流量计系列、温度仪表、压力仪表、液位仪表等。
