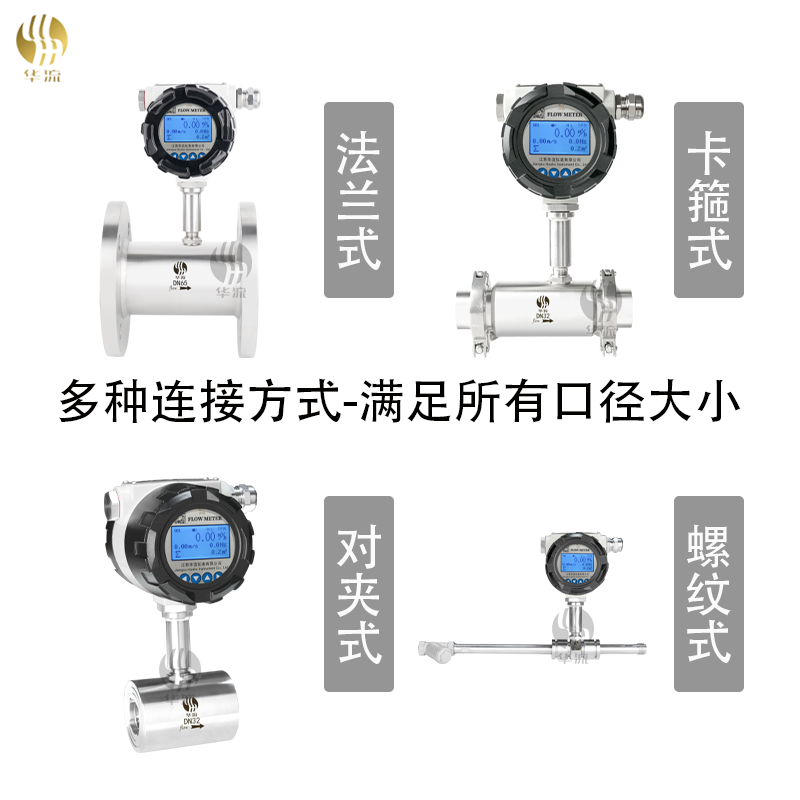

卡箍式液体涡轮流量计

液体涡轮流量计 Liquid turbine flowmeter工作原理 Working principle 当被测液体流过传感器时，在流体作...

详细介绍

液体涡轮流量计

Liquid turbine flowmeter

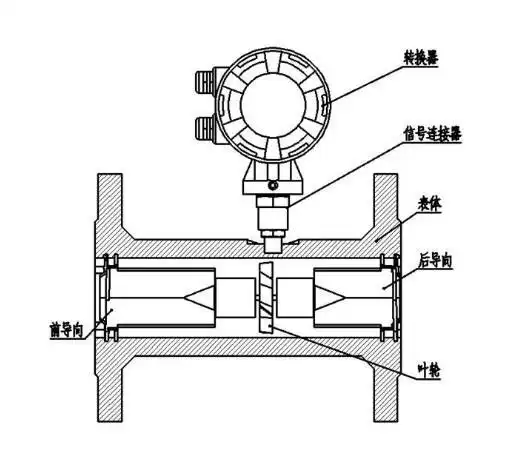

工作原理 Working principle

当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理

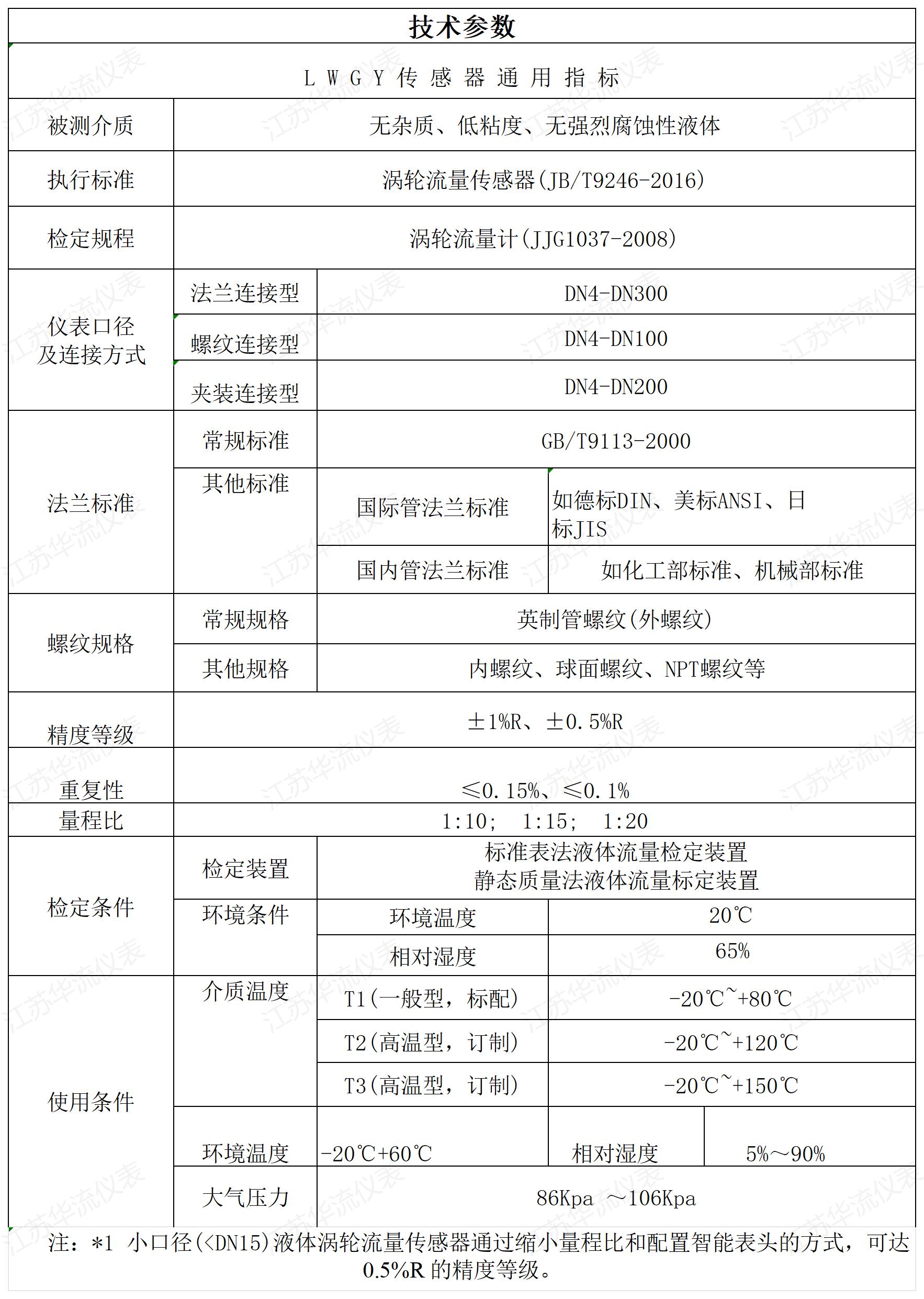

技术参数 Technical Parameter

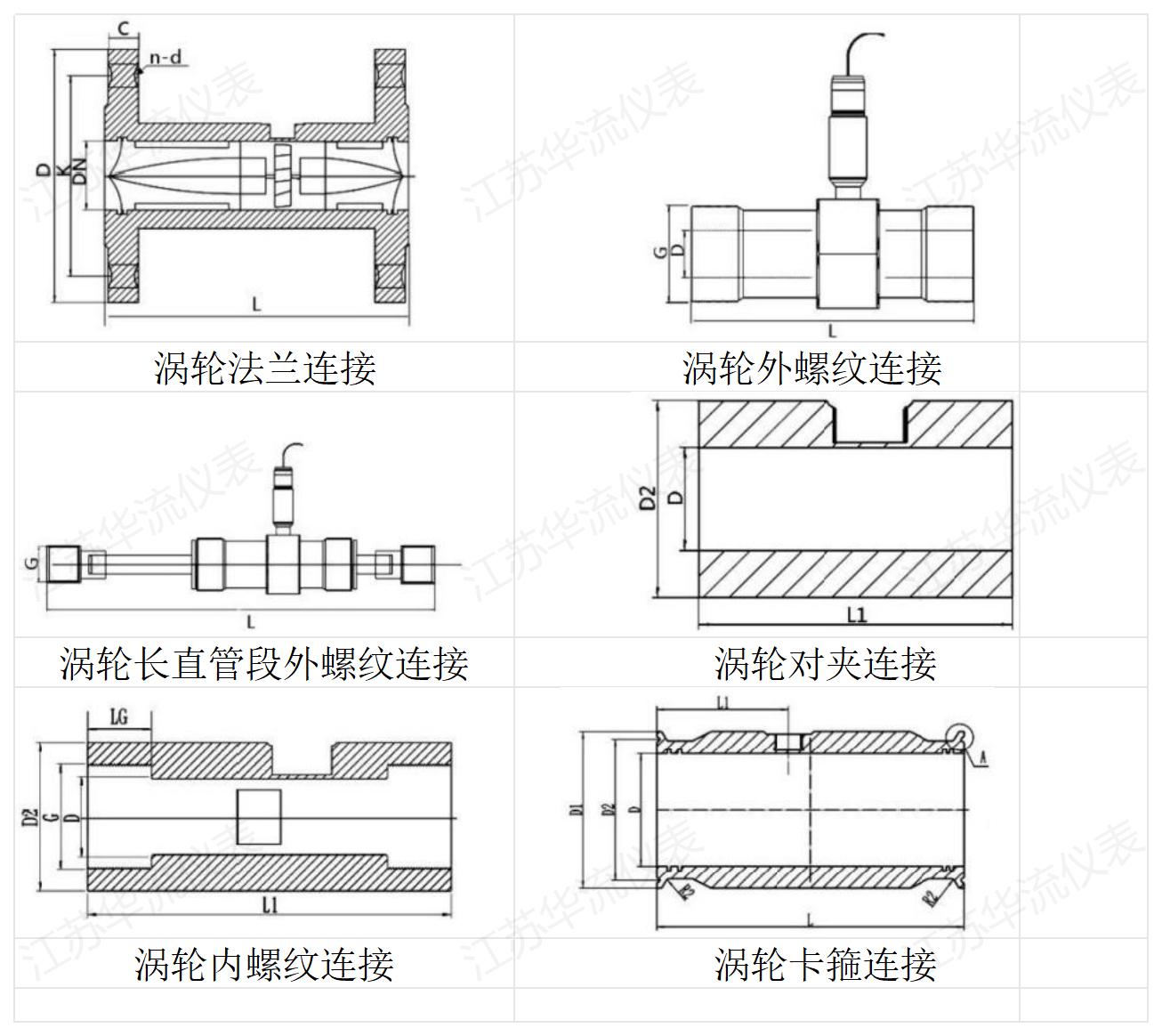

产品尺寸 Product size

口径流量对照表

Caliber flow comparison

技术优势 Technical advantage

■高精确度，一般可达± 1%R、±0.5%R（R 指读数误差）

■重复性好，短期重复性可达 0.1%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计

■输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强

■原始脉冲频率范围（10Hz～1.5KHz），信号分辨力强

■量程比宽,10:1~20:1

■结构紧凑轻巧，安装维护方便，流通能力大

■适用高压测量，仪表表体上不必开孔，易制成高压型仪表；专用型传感器类型多，根据用户特殊需要设计为各类专用型传感器，例如低温型﹑双向型﹑井下型﹑混砂专用型等

■可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

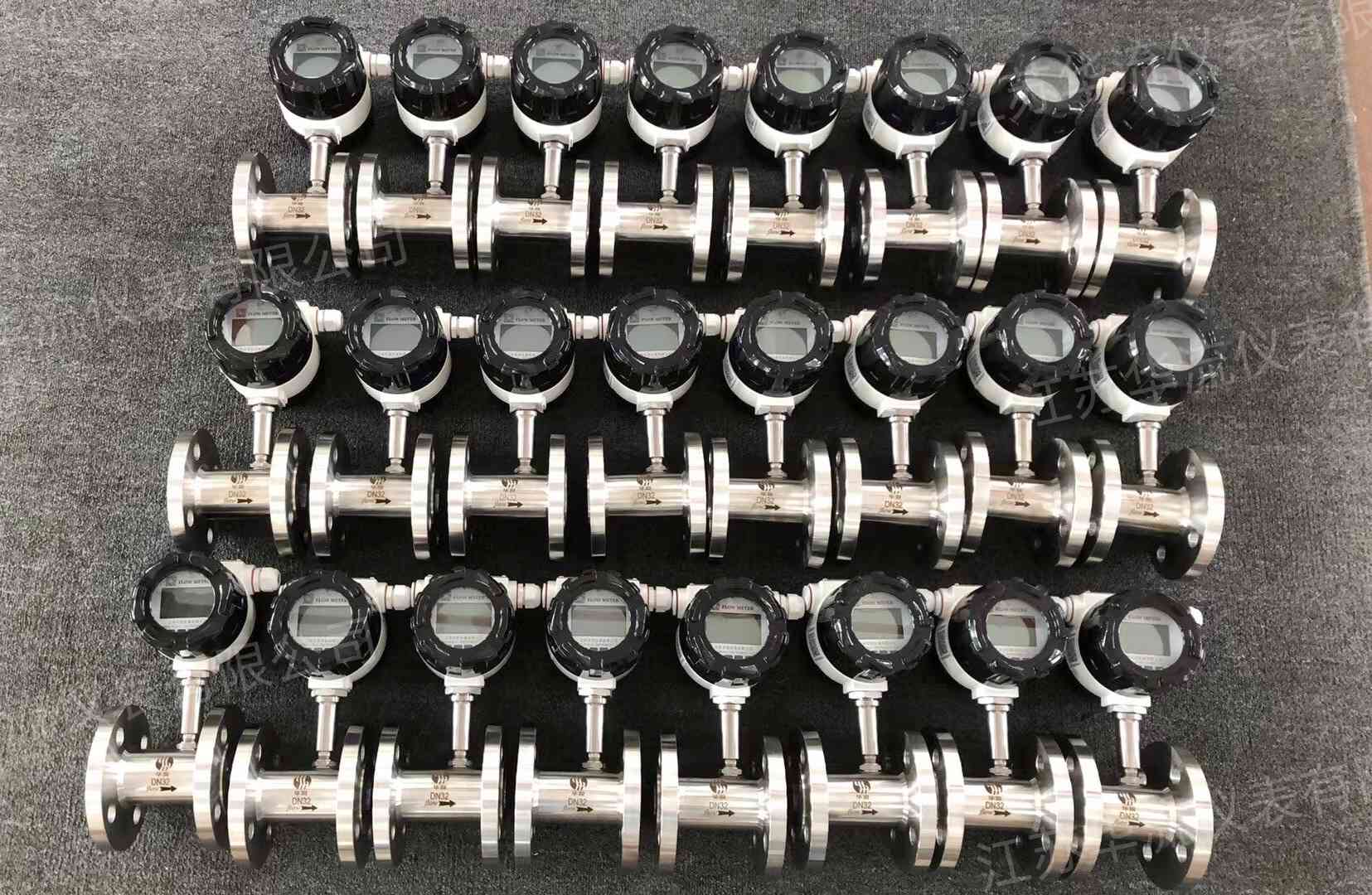

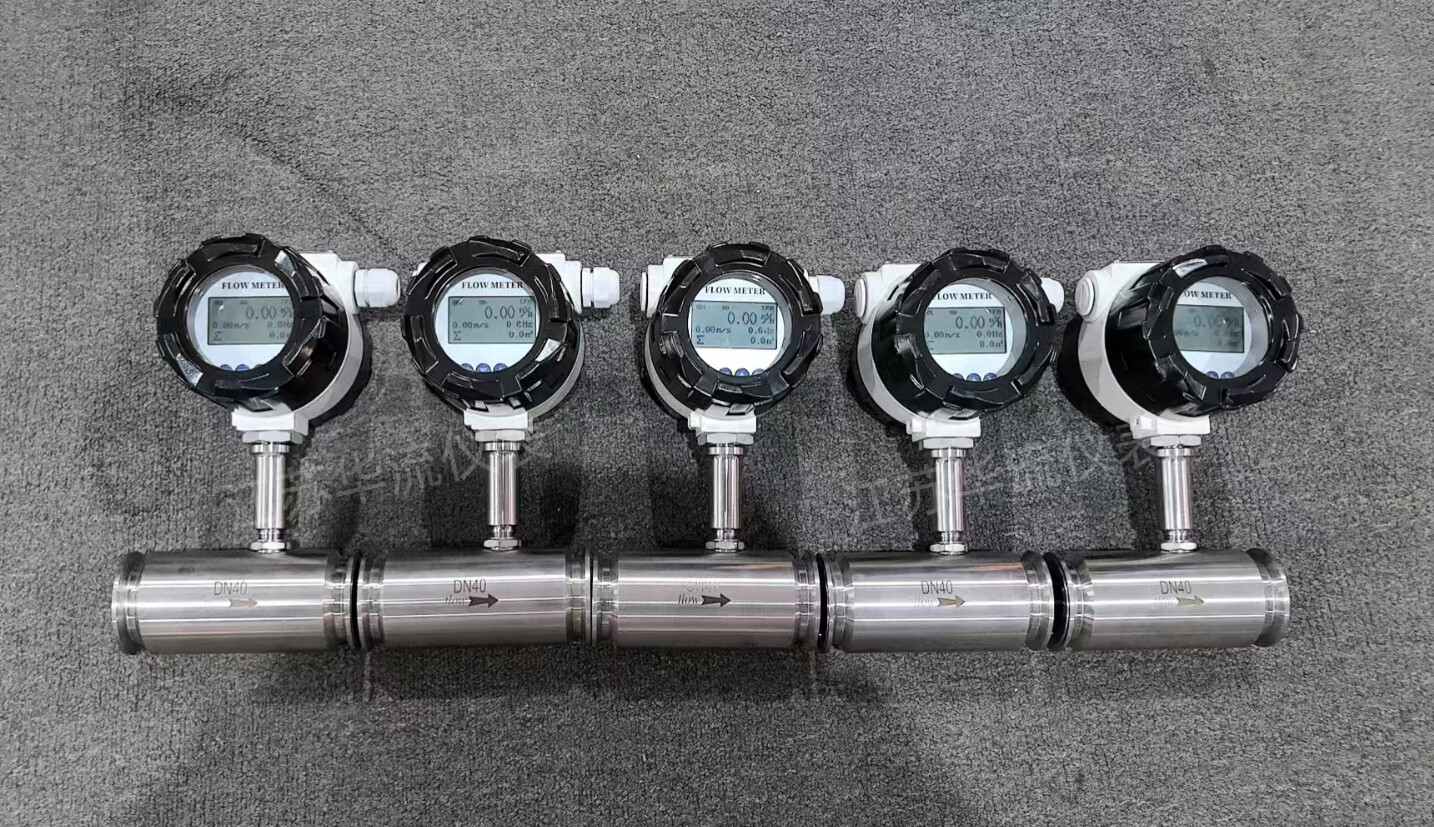

产品实拍 Product Photograph

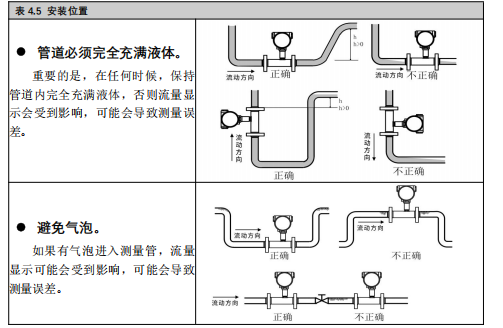

安装说明 Installation instructions

▲▲管道安装注意事项

▲传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

▲水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀（见上图），测量时要确保旁通管无泄露。

▲在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。

▲若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

▲传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。
