一、什么是插入式电磁流量计？

插入式电磁流量计是电磁流量计的一种衍生类型。其核心设计理念是：将一个小型的电磁流量传感器（探头）通过安装底座，“插入”到待测管道中，通过测量管道局部一点的流速，结合已知的管道截面积，推算出整个管道截面的平均流速和体积流量。

它与传统的“满管式”电磁流量计最大区别在于：它不再需要一段完整的测量管，传感器体积小巧，直接“侵入”到工艺管道内部进行测量。

二、核心工作原理：法拉第电磁感应定律

其理论基础与所有电磁流量计相同，即法拉第电磁感应定律。

测量与计算：安装在探头端部的一对电极检测到这个微弱的电势差。该电势差的大小与流体的平均流速成正比。

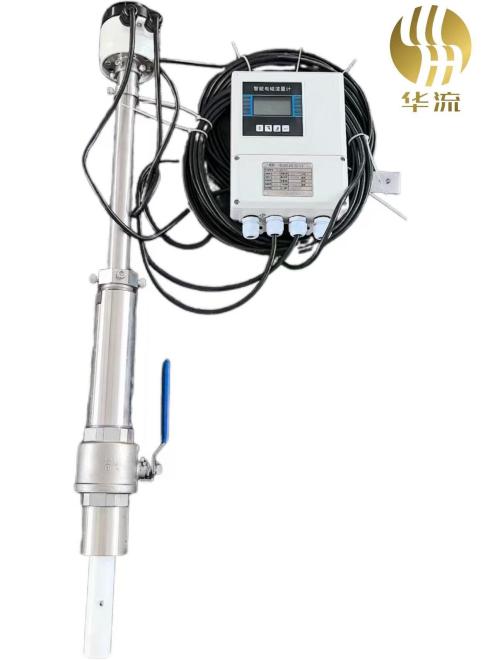

三、核心结构

1. 传感器（探头）：采用双励磁结构稳定性更好；无活动部件；结构简单；工作可靠精确度等级±1.5级。

2. 产品设计带压安装，：在低压或带压情况下不停水方便安装、拆卸。因此非常适合用于现有管道的流体测量和便于仪表的维护、修理

3. 探头材质：工程塑料

4. 介质温度：≤60℃

5. 电极材质：316L/HC/TI/TA/铂铱合金

6. 插入深度：DN400采用一下1/2D  DN450以上1/4D

7. 安装底座（连接件）：永久焊接或法兰连接在工艺管道上，提供压力密封和机械支撑。通常带有球阀，允许在带压不停产的情况下进行探头的安装、维护或拔出。

8. 变送器（转换器）：负责为传感器提供励磁电源，接收微弱的电极信号，进行放大、考虑计算，并输出标准信号（如4-20mA、脉冲、HART等）。

四、突出优势与局限性优势：

1. 极高的经济性：成本与管道口径关系不大，特别适用于DN300以上大管径管道，造价远低于同口径满管式电磁流量计，能节省大量投资。

2. 安装维护简便：无需切断工艺管道或停产，安装过程快捷。探头可单独抽出维护或校验，不影响生产。

3. 重量轻、体积小：解决了大管径满管式流量计笨重、难以运输和安装的难题。

4. 低压损：探头迎流面积极小，对流体造成的压力损失几乎可忽略不计。

5. 适用范围广：可用于测量水、废水、浆液、酸、碱、盐溶液等导电液体。

局限性：

1. 测量精度相对较低：典型精度为±1.0% ~ ±2.5% ，低于高精度满管式电磁流量计（±0.2% ~ ±0.5%）。

2. 对安装位置要求高：需要足够长的前/后直管段（通常前10D后5D，D为管径）以保证流场稳定。

3. 不适合小管径：一般推荐用于DN80或DN100以上的管道。

五、 典型应用场景

· 市政供水与排水：城市原水、自来水、雨水、污水总管的流量计量。

· 工业水管理：工厂冷却循环水、消防水、废水排放的监控与能源管理。

· 水利工程：河流、渠道、水库的输水计量。

· 冶金、矿山、造纸：矿浆、纸浆、 工艺用水的测量。

· 化工：对安装经济性要求高、精度要求相对宽松的导电工艺流体测量。

六、 未来发展趋势

随着技术的发展，插入式电磁流量计正朝着智能化、 高精度化、无线化发展。

插入式电磁流量计是大管径导电液体流量测量领域一个性价比极高、实用性强的解决方案。它在精度与成本、性能与便捷之间取得了卓越的平衡。用户在选择时，应充分理解其工作原理和安装要求，扬长避短，使其在供水、排水、能源管理等广阔领域持续发挥可靠、高效的测量作用。
